自组网系统指挥箱 TIM-MT1400-UM1

节自动选择路径,组网方式灵活,使用方便

产品特点:

工作频率 1438MHz(200MHz-1.5GHz 可定制)

最高码流可达 90Mbps

视距传输距离 10-20 公里

IP 数据透明传输

自组网通信,支持双向对讲

产品优势:

无中心自组网:节自动选择路径,组网方式灵活,使用方便;

覆盖范围远:多跳扩大覆盖范围,扩充覆盖距离;

传输距离远:通视距传输距离 10-20 公里;

抗干扰性强:采用 COFDM、MIMO、ARQ 等技术,提高数据带宽与抗干扰性能;

安全保密性:通过工作频点、载波带宽、扰码等层层加密,支持 AES256;

良好绕射性:绕射性能力强,可在阻档坏境下通信。


产品参数

主机特性
操作系统WIN10/64 位 CPUIntel I7 处理器
显示屏 17 寸高清高亮屏内存16G
存储方式240G 固态硬盘操作方式嵌入式鼠标键盘
数据特性
射频接口N*2,SMA*1视频显示视频显示
网线接口RJ45 防水接口*2对讲接口6 芯雷默头
数据接口3 芯航空头(备用)电源接口2 芯航空头
4G 功能全网通信号指示灯5 个信号指示灯
电源开关拨动自锁开关加密方式AES128/256
传输特性
频率范围1438MHz(可定制)信道带宽5M/10M/20M (可调)
发射功率最高 33dBm星座图BPSK/QPSK/16-QAM(自适应)
前向纠错码1/22/3,3/4,5/6(可选)灵敏度-92dBm @5MHz
传输速率高速率可达 90Mbps组网能力跳数 9 跳以上,自组网节点数不小于 32 台
电气特性
工作电压DC 14.8V工作电流≤ 7A
功耗整机平均功耗 60W电池容量10Ah
物理特性
设备尺寸52.5*43.7*21.3cm设备重量14.8kg(含电池)
储存温度-50℃--70℃工作温度-20--55℃


战狼无人机应用领域

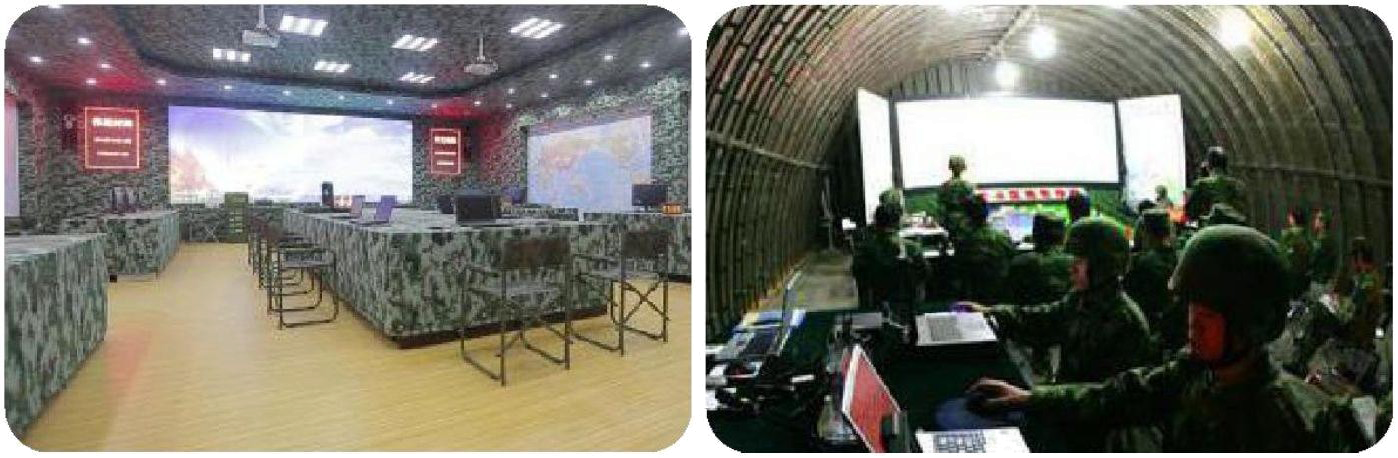

应急救援 公共安全 国防军事 生态能源
