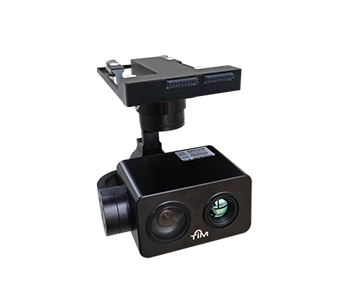

TIM-HK30-H1红外双光吊舱是针对公安、消防等行业特殊需求开发的一款高亮度、远距离、可遥控控制的无人机双光吊舱。设备将可见光30倍变焦相机和红外热成像相机集成于一个云台吊舱，可见光视频和红外热成像视频，既可同屏显示也可切换独立显示，白天夜间均可使用，实时录像拍照，并通过无人机的综合数据链进行高清及红外图像实时传输和远程控制。
技术参数
| 结构特性 | |||
|---|---|---|---|
| 材料类型 | 航空铝 | 数据接口 | 军工级高强度连接器 |
| 表面处理 | 黑色阳极氧化 | 结构尺寸 | 184×165×158mm |
| 可见光摄像头 | |||
|---|---|---|---|
| 变焦倍数 | 1/2.8"CMOS | 有效像素数 | 213万 |
| 传感器 | 30X光学变焦 | 光圈数 | F1.6-F4.7 |
| 光标显示 | 十字瞄准框 | 白平衡 | 自动 |
| 焦段 | 4.3-129mm | 高清像素 | 1920*108060P |
| 最低照度 | 彩色0.05Lux | 视角范围 | 54°(近焦)到6°(远焦) |
| 红外热像仪特性 | |||
|---|---|---|---|
| 像素数 | 640*48060i | 像素间距 | 17um |
| 波长范围 | 8-14um | 电子变焦 | 4X |
| 测温范围 | -20℃~+250℃ | 焦距 | 19/25mm定焦可选 |
| 热灵敏度(NETD) | ≤60mk@25℃ | 测温功能 | 温度条、最高温、最低温显示功能；超温报警； |
| 目标跟踪特性 | |||
|---|---|---|---|
| 跟踪速度 | 32像素 | 目标最小像素 | 16*16 |
| 云台特性 | |||
|---|---|---|---|
| 云台精度 | 0.02° | 俯仰角度 | -90°~+20° |
| 横滚角度 | -20°~+20° | 航向角 | -160°~+160° |
| 整体特性 | |||
|---|---|---|---|
| 控制接口 | PWM/UART | 工作温度 | -20℃~50℃ |
| 整体重量 | 1.3kg | 供电电压 | 12V |
| OSD叠加 | 支持全屏叠加 | 图像接口 | HDMI同时输出红外和可见光 |
| 红外可见光显示 | 通过命令控制同时叠加显示或只显示其中一个图像 | 网络输出 | TCP/IP,HTTP,RTSP,RTP,RTCP,DHCP,DNS,DDNS,PPPOE,SMTP,FTP |
| 存储/拍照 | 支持TF卡存储红外，可见光视频和红外数据 | 整体功耗 | 小于8W |
| 插拔寿命 | 大于1000次 | 平均无故障 | 7*24小时 |
